一般稱重儀表（稱重顯示器）現場通訊連接不上的問題主要的檢查步驟有3步：

　　1.檢查線路和接口連接，確保接口正確并且線路連通可靠。

　　2.檢查軟件通訊參數設置是否正確。

　　3.檢查串口發送命令是否正確。

　　如果總線上有多臺設備，可以將其他設備都斷開，只連接一臺進行測試，排除其他設備的干擾。

　　一、線路連接的檢查及注意事項

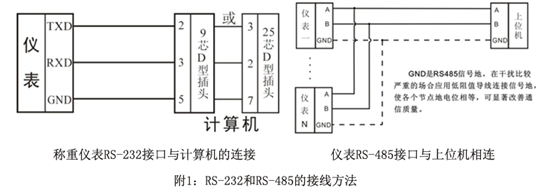

　　RS-232和RS-485的接線方法分別可參照附1，PROFIBUS-DP的連接比較簡單，9針D型插頭直接插到儀表就可以。

　　下面主要說明一下稱重儀表（稱重顯示器）在連接RS-232和RS-485接口的注意事項。

　　1.確認需要使用的接口類型。

　　注意區分RS-232和RS-485接口，不要弄混，要注意儀表接口上的標識來確認接口類型。如RS-232接口標注的字母為TXD、RXD、GND；RS-485接口標注的字母為A、B。

　　有些儀表的RS-232和RS-485接口是獨立分開的，有些儀表的RS-232和RS-485接口是共用同一個口，具體是哪一種通訊形式，靠?jī)x表內部的撥碼開關來控制，一般有兩個撥碼開關，都撥到帶485標識的一側則為RS-485通訊接口，都撥到帶232標識的一側則為RS-232接口。

　　另外注意有一些儀表只有RS-232接口或只有RS-485接口。

　　2.確認線路連接可靠，沒有中斷。

　　確認現場使用的通訊線路正常沒有中斷，可用萬用表分別在線路兩邊測量，確保線路連通。如果同樣的線路連接別的儀表通訊正常那么也可以判斷線路沒有問題。

　　外注意RS-232的通訊線路距離較短，最好不要超過10米，RS-485最好也不要超過1000米。

　　二、參數設置的檢查及注意事項

　　PROFIBUS-DP通訊一般軟件方面不需要參數設置（有些儀表需要將通訊方式選擇為PROFIBUS），只要將儀表正確接入到PROFIBUS總線中，在主站上加載好儀表的GSD文件即可。

　　三、排查串口通訊的命令是否正確

　　一般如果儀表的通訊方式（通訊協議）參數項使用的是問答類型的協議的話，則要確認設備給儀表發送的命令是不是正確。如果是連續發送型的協議的話則不需要排查通訊命令是否正確。
